电（方波）刺激是生理药理最常用的实验方法之一。仅药理实验方法学（第三版）上就有上
百种实验方法用到电刺激，然而刺激仪功能的强弱、方波设定范围的宽窄、波形的好坏、使用

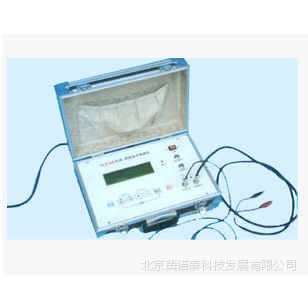

方便与否往往成为实验成败的关键。YLS-9A刺激仪为多用途方波刺激仪，输出的电压范围宽，
可达200V，具有限流保护功能，限制电流可调，输出电流为2mA，刺激输出与控制电路
完全隔离，可通过参数设定，定制多种类型的输出方波，输出可通过开关触发，也可通过外接
输入信号触发，在外接输入信号触发时可设为延时输出，延时时间可调，输出的方波包括：正
脉冲、正脉冲+延时+负脉冲、正脉冲+负脉冲三种波形，输出的脉冲数可调，输出过程电压电流
可调整，能适合生理、药理等各类实验的需要。仪器采用液晶面板中文显示当前输出参数，非常
直观，可存储8个设定的波形参数，方便实验人员的操作。1119210370
仪器特点：
1、双向脉冲：双向脉冲解决了长时间用一种极向刺激使电极周围产生极电解反应的问题，从而保
护了与电极接触的神经、肌肉、血管等组织，避免了组织极化效应。
2、高电压：高电压可用于对动物的刺激，如打惊劂、激怒、刺激和对大动物的刺激，如猪、狗、
猴、兔等，解决了一些生物信号采集处理系统，刺激电压较低的问题。
3、限电流：其一保护刺激对象不受大电流伤害，二保护仪器不过流损坏，当输出电流超过限流值
时仪器自动降低脉冲幅度，使电流不超过设定值。
4、梯度增压：当设定为连续波变压输出模式时，输出将按原设定值和递增间隔以及增量自动增压
输出（也可减压输出），用于刺痛和激怒实验?浅７奖恪?
5、外触发输出：外触发输出是在给外部输入一个脉冲信号或一组脉冲信号后在输出一个或一组同
极性的信号，因其输出电压和电流是可调的，从而起到了信号放大和波形整形的作用。
6、便携式结构方便移动和堆放。
二、主要技术指标
1、方波输出形式：正脉冲
正脉冲+延时+负脉冲
正脉冲+负脉冲
2、方形输出类型：单波输出 单波断续输出
连续波输出
连续波断续输出
连续波变压输出
外方波输入、变压流输出
3、方波参数：电压：1～２00V 增量为1V
电流:0.01～2.00mA可调限流 增量为0.01mA
波宽:50?s～４.99999s 误差＜±2?s
间隙:50?s～4.99999s误差＜±2?s
触发延时:0或20?s～4.9999s 误差＜±2?s
触发信号电压: ±2～12V
间断:1ms～999.999s
脉冲前沿上升时间≦1?s
有8个存储设定,可设定成最常用的8种方波输出形式。
带同步输出接口和外部输入接口。
电源电压：220V 50HZ
输入功率：10VA
外形尺寸:330×240×130mm
重量:3.5㎏
